كثافة فوم EPE تحدد كتلة الفوم في وحدة الحجم، والسماكة تحدد أبعاد الطبقة. عند المقارنة بين كثافتي 14 و30 كجم/م³ بالحجم نفسه، تزيد الكتلة بنحو 2.14 مرة، لكن مقاومة الضغط والعمر في الاستخدام لا يُحسبان بهذه النسبة. فهم الأداء يتطلب أيضًا معرفة بنية الخلايا، وأبعاد العينة، ومساحة تطبيق الحمل ومدته.
ينتج مصنع البركة فوم البولي إيثيلين EPE غير المتشابك في نطاق 14–18 كجم/م³ وفق بيانات الإنتاج المعلنة. ويمتد هذا الدليل حتى 30 كجم/م³ للمقارنة الحسابية وعرض دراسات على فوم البولي إيثيلين عند كثافات مختلفة؛ وليست كل الكثافات المذكورة مواصفات معروضة للبيع من المصنع.
| السؤال | الإجابة |
|---|---|
| هل الكثافة الأعلى تعني مادة أكثر؟ | نعم، داخل الحجم نفسه |
| هل الأعلى كثافة أفضل دائمًا؟ | لا |
| هل الكثافة هي الصلابة؟ | لا |
| هل السماكة مهمة؟ | نعم جدًا |
| هل فومان بنفس الكثافة من مصنعين مختلفين متساويان؟ | ليس بالضرورة |
| ما نطاق إنتاج البركة الحالي؟ | 14–18 كجم/م³ |
ما معنى كثافة فوم EPE؟
الكثافة هي الكتلة مقسومة على الحجم. فوم كثافته 14 كجم/م³ يعني أن المتر المكعب منه كتلته حوالي 14 كجم، وفوم كثافته 30 كجم/م³ يعني حوالي 30 كجم من المادة في الحجم نفسه.
عند ثبات الحجم، تكون كتلة فوم 30 كجم/م³ أكبر بنحو 2.14 مرة من كتلة فوم 14 كجم/م³. هذه مقارنة لكتلة الفوم، وليست قياسًا لنقاء البولي إيثيلين أو مقدار تحسن مقاومة الضغط.
هل الكثافة هي نفسها الصلابة؟
لا. الكثافة تصف كتلة الفوم في وحدة الحجم، بينما تُقاس استجابته للانضغاط بإجهاد الضغط اللازم للوصول إلى نسبة تشوه محددة تحت شروط اختبار معلومة. القوة تُقاس بالنيوتن، أما إجهاد الضغط فيُقاس بالقوة مقسومة على المساحة، مثل وحدة kPa.
عينتان متقاربتان في الكثافة يمكن أن تختلفا في مقاومة الضغط بسبب حجم الخلايا وانتظامها، وعامل النفخ، وظروف البثق، والإضافات، واتجاه الخلايا داخل اللوح.
وفي دراسة على فوم LDPE غير المتشابك المنتج بالبثق، وجد الباحثون أن إضافة نسبة مناسبة من الطين النانوي (Nanoclay) قللت متوسط حجم الخلايا وحسّنت انتظام البنية الخلوية والخواص الميكانيكية مقارنة بالفوم النقي. ظل أساس البوليمر وطريقة الإنتاج متقاربين، بينما غيّرت إضافة الـNanoclay البنية الخلوية والخواص الميكانيكية.
من داخل مصنع البركة: ما الكثافات التي ننتجها فعليًا؟
ننتج في بلبيس بمحافظة الشرقية فوم بولي إيثيلين غير متشابك (EPE) في صورة رولات وألواح وشرائح، ونطاق الكثافة التجاري الحالي هو 14–18 كجم/م³. الاستخدامات الأساسية التي نجهّز لها هي المراتب والتغليف والعزل والأرضيات وفرش المساجد.
لترشيح مواصفة مناسبة، يبدأ توصيف الطلب بالاستخدام والسماكة والأبعاد والكمية، ثم تُراجع الكثافة ضمن النطاق المتاح. فمتطلبات طبقة تحت السجاد تختلف عن متطلبات حماية منتج داخل صندوق، حتى عند تقارب كثافة الفوم.
وينبّه مؤلفو دراسة Polymers 2023 على فوم EPE، في الاستنتاج الثاني من القسم الخامس، إلى احتمال اختلاف الكثافات الفعلية بين سماكات من دفعة ذات كثافة نظرية واحدة نتيجة اختلاف المعالجة. هذه ملاحظة يوردها الباحثون ضمن حدود طريقتهم، وليست قياسًا لكثافات إنتاج مصنع البركة. وهي تبرز أهمية التمييز بين الكثافة المعلنة والكثافة الفعلية.
كم يتحمل فوم EPE من ضغط؟
تعرض دراسة Polymers المنشورة عام 2021 بيانات لفوم بولي إيثيلين غير متشابك (NXLPE)، وتذكر نطاق كثافة 18–20 كجم/م³ عند عرض خواص المادة. وفي الجدول 1، وردت النتائج التالية لمجموعة التحكم غير المغطاة بالفويل:
| نسبة الانضغاط في الدراسة | إجهاد الضغط (kPa) |
|---|---|
| 10% | 4 kPa |
| 20% | 6 kPa |
| 30% | 22 kPa |
| 40% | 33 kPa |
| 50% | 56 kPa |
| 60% | 79 kPa |
هذه القيم تصف الانضغاط أثناء الاختبار، وليست حدًا مسموحًا للحمل أو نسبة هبوط دائم. وهي تبين علاقة غير خطية في السلسلة المنشورة: ارتفع الإجهاد من 4 إلى 6 kPa بين انضغاطي 10% و20%، ثم بلغ 56 kPa عند 50%.
كيف نقرأ اختلاف مجموعتي اختبارات الضغط؟
ينشر البحث أيضًا في الجدول 3 قيمًا أعلى عند تشوه 10%، ضمن اختبارات لأبعاد مختلفة. ويعرض الباحثون تأثير هندسة العينة، لكن الوصف المتاح لا يربط مجموعتي النتائج بتفاصيل كافية للجزم بأن هذا العامل وحده يفسر الفرق بين 4 و68 kPa. لذلك تُقرأ كل مجموعة في سياقها، دون دمجها في منحنى واحد أو افتراض أن إحداهما اختبار حر والأخرى اختبار مقيد جانبيًا.
يعرّف البحث العامل الهندسي S/h بأنه مساحة مقطع العينة مقسومة على سمكها. وحدته هنا م²/م، أي متر، وليس نسبة بلا وحدة. استخدمت الاختبارات عينات بأبعاد 100×100×100 مم، و100×100×50 مم، و200×200×100 مم، و200×200×50 مم؛ وتعطي بالترتيب القيم 0.1 و0.2 و0.4 و0.8 م التالية:
| العامل الهندسي S/h (م) | إجهاد الضغط عند 2% تشوه (kPa) | إجهاد الضغط عند 10% تشوه (kPa) |
|---|---|---|
| 0.1 | 10 kPa | 68 kPa |
| 0.2 | 20 kPa | 81 kPa |
| 0.4 | 32 kPa | 170 kPa |
| 0.8 | 50 kPa | 260 kPa |

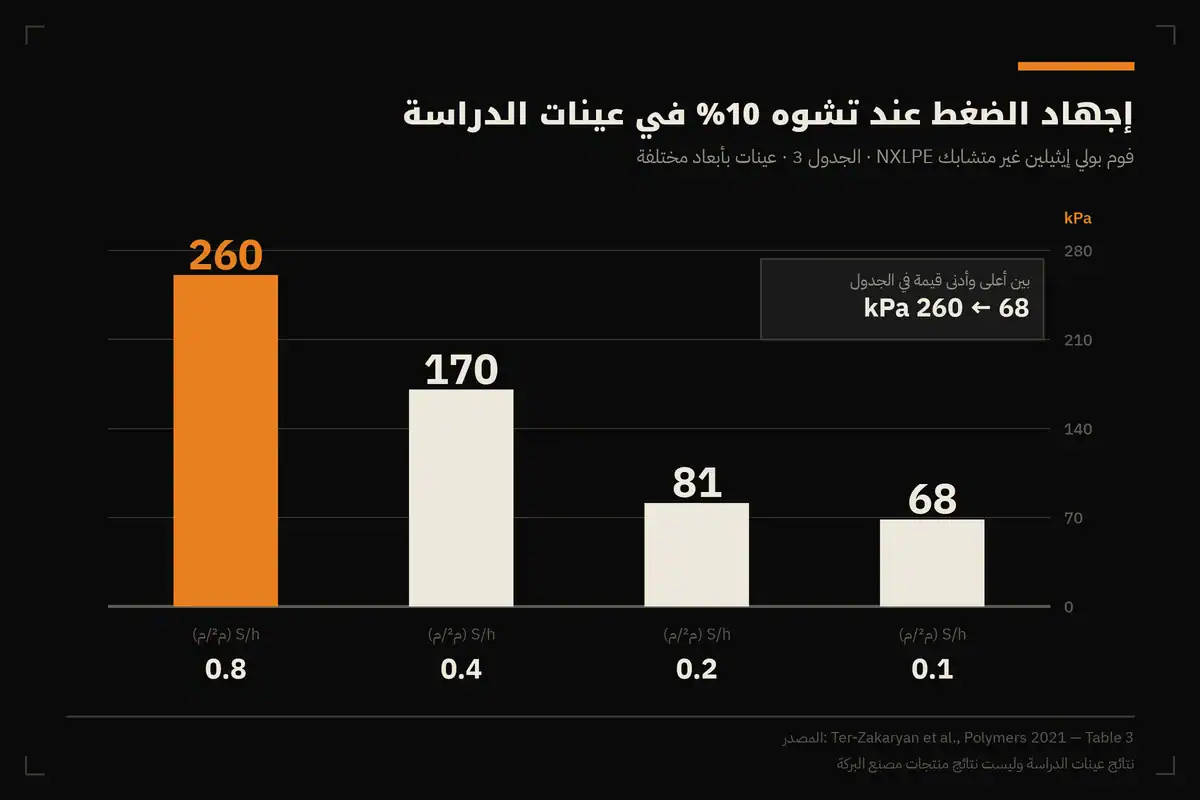

في اختبارات الدراسة على فوم البولي إيثيلين، ارتفعت قيمة الإجهاد عند تشوه 10% من 68 إلى 260 kPa مع تغير العامل الهندسي. ولا يعرض هذا الجدول قياسًا مستقلًا لكثافة كل عينة، ولا يكفي وحده لإسناد قيمة ضغط محددة إلى منتج آخر.
عند المقارنة بين منتجين، اطلب شروط قياس الضغط بجانب الكثافة. مساحة المسجد أو المرتبة كاملة ليست بالضرورة مساحة انتشار حمل القدم أو الركبة؛ كما أن تحويل وزن شخص إلى ضغط متوسط لا يحدد وحده مقدار انضغاط الفوم. ويتطلب ذلك معرفة توزيع الحمل وطبقات السجاد أو المرتبة وظروف الاستخدام.
ماذا يحدث للفوم تحت حمل مستمر؟

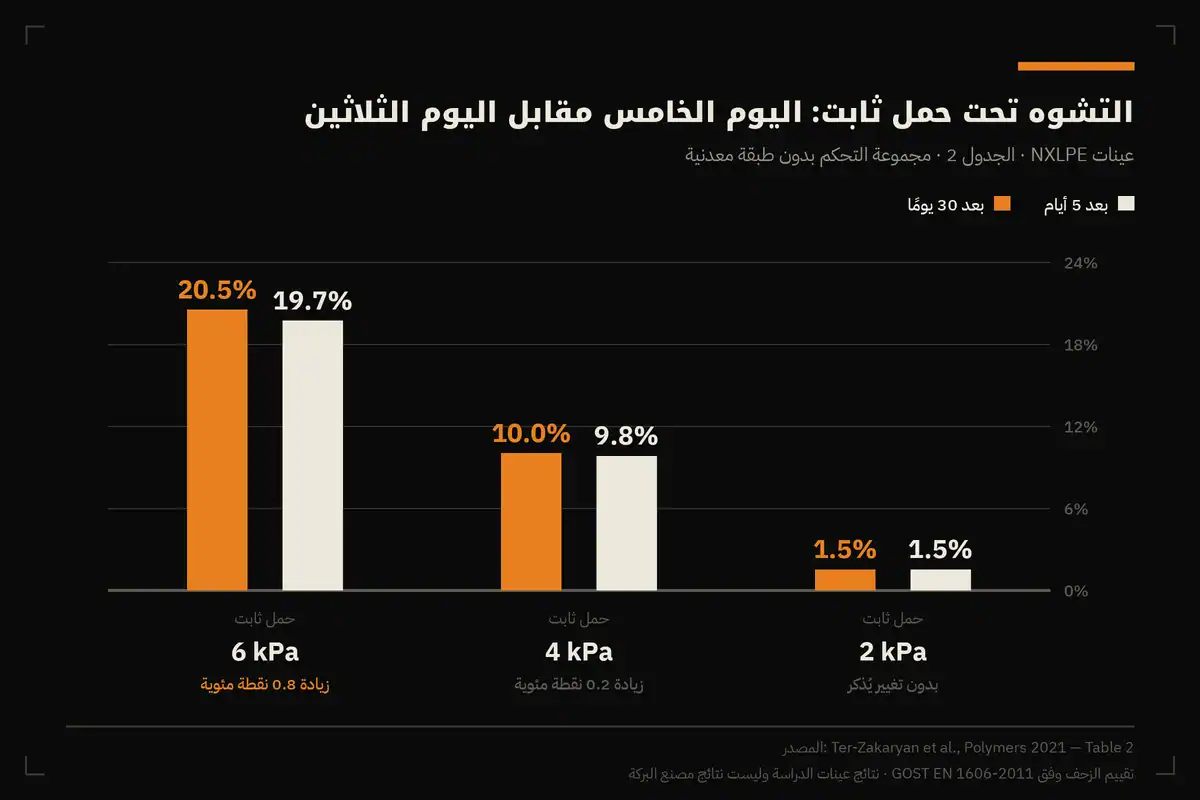

كانت الزيادة بين قياسي اليوم الخامس واليوم الثلاثين محدودة في مجموعة التحكم المعروضة. يذكر البحث استخدام GOST EN 1606-2011 لتقييم الزحف، ويعرض في الجدول 2 التشوه تحت الأحمال الثابتة التالية للعينات غير المغطاة بالفويل:
| إجهاد الحمل الثابت (kPa) | التشوه تحت الحمل بعد 5 أيام (%) | التشوه تحت الحمل بعد 30 يومًا (%) |
|---|---|---|
| 2 kPa | 1.5% | 1.5% |
| 4 kPa | 9.8% | 10.0% |
| 6 kPa | 19.7% | 20.5% |
عند 4 kPa، بلغ الفرق 0.2 نقطة مئوية، وعند 6 kPa بلغ 0.8 نقطة مئوية. هذه القراءات لا تسند حساب نتيجة الشهر بضرب نتيجة خمسة أيام في ستة، ولا تثبت أن كل فوم يتوقف عن التشوه بعد اليوم الخامس.
هذه نسب تشوه أثناء استمرار الحمل، وليست قياسات للاسترجاع بعد إزالته. ويختلف الانضغاط أثناء التحميل عن الزحف مع الزمن وعن التشوه المتبقي بعد فترة راحة محددة؛ لذلك لا يستخرج من الجدول مقدار استعادة السمك أو ضمان الرجوع الكامل.
وتبقى هذه نتائج عينات NXLPE في ظروف مختبرية محددة، وليست نتائج منتجات مصنع البركة، وليست محاكاة حرفية لمسجد أو مرتبة.
هل السماكة تعوّض الكثافة؟
السماكة تؤثر في التوسيد، لكن استبدال كثافة أعلى بسماكة أقل يحتاج بيانات للتطبيق نفسه. ومن الأمثلة المنشورة مقارنة سماكات مختلفة لفوم EPE له الكثافة المعلنة نفسها في البحث.
في دراسة Xing وSun وChen عام 2023، يصف قسم المواد فوم EPE بكثافة 18 كجم/م³ ومتوسط حجم مسام 75 ميكرومتر، ومقطع عينات 150×150 مم، وسماكات 40 و50 و60 مم. وعند ارتفاع سقوط 400 مم، يورد القسم 3.1 قيم أقصى التسارع عند أدنى نقطة من منحنى التوسيد: 211.5 و174.6 و150.3 م/ث²، بالترتيب، وإجهادًا ساكنًا يقارب 5.63 kPa. هذه تجربة صدمات وفق الطريقة المذكورة في الورقة، وليست قياسًا للهبوط تحت حمل ثابت.
تحسنت نتيجة التوسيد في المقارنة المنشورة مع زيادة السماكة. لكن الباحثين نبّهوا في الاستنتاج الثاني إلى احتمال تفاوت الكثافة الفعلية بين السماكات، لذلك نصفها بمقارنة عند كثافة معلنة واحدة، لا بتجربة أثبتت ثبات الكثافة الفعلية تمامًا. وتسمّي الورقة مادتها EPE دون تحديد نظام التشابك صراحة في قسم المواد؛ لذا يُستخدم هذا المثال في نطاق التوسيد الذي اختبرته، وليس شهادة مطابقة لخامة المصنع.
لذلك لا توجد قاعدة تقول إن كثافة أعلى تسمح دائمًا بسماكة أقل، ولا العكس. الاختيار يُبنى على الوظيفة المطلوبة.
كيف نقرأ نطاق 14 إلى 30 كجم/م³؟
| نطاق الكثافة | القراءة الفنية العامة |
|---|---|
| 14–18 كجم/م³ | نطاق EPE خفيف، وهو نطاق إنتاج مصنع البركة الحالي، ويتحدد الاستخدام فيه مع السماكة والتصميم |
| 18–20 كجم/م³ | تتوفر ضمنه بيانات NXLPE 2021 للضغط والحمل المستمر، وبيانات EPE 2023 للسماكة والتوسيد |
| 20–30 كجم/م³ | نطاق المقارنة الأعلى؛ من أمثلته فوم PE من نوع Ethafoam بكثافة 29 كجم/م³ في بحث عن التوسيد |
هذا تقسيم تنظيمي لفهم الدراسات، وليس تصنيفًا معياريًا رسميًا أو توصية شراء مستقلة. وفي بحث Navarro-Javierre وزملائها، المنشور في عدد 2012 من Packaging Technology and Science، استُخدم فوم بولي إيثيلين Ethafoam بكثافة 29 كجم/م³ لمقارنة طرق تحديد منحنيات التوسيد. يدعم ذلك وجود مثال بحثي قرب 30 كجم/م³، ولا يحدد معدل هبوط لفوم كثافة 30 أو مناسبته لكل استخدام.
كيف نحسب وزن رول فوم EPE؟
الحساب مباشر: وزن الرول النظري = الطول بالمتر × العرض بالمتر × السماكة بالمتر × الكثافة بكجم/م³.
ولنأخذ مقاس رول فعليًا نتعامل به: 25 متر × 1 متر × سماكة 10 مم. الحجم = 25 × 1 × 0.01 = 0.25 م³.

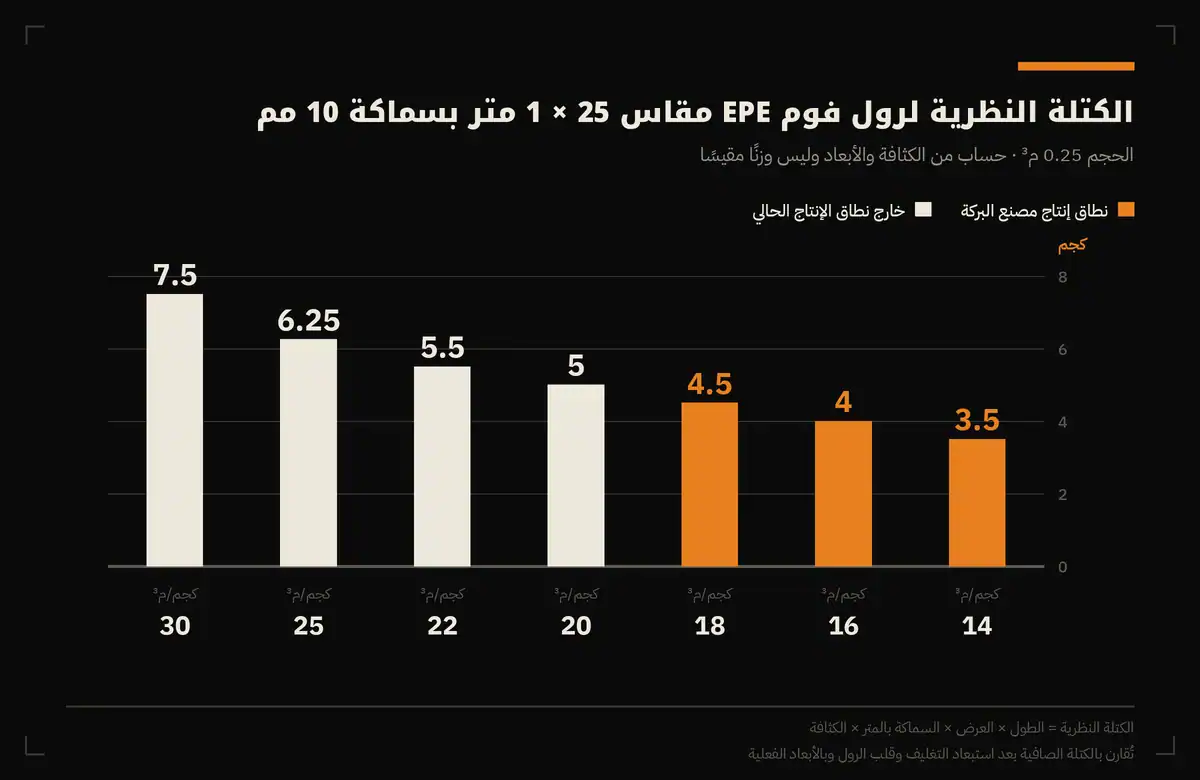

| الكثافة (كجم/م³) | الكتلة النظرية لرول 25 × 1 م، سماكة 10 مم |
|---|---|
| 14 كجم/م³ | 3.5 كجم |
| 16 كجم/م³ | 4 كجم |
| 18 كجم/م³ | 4.5 كجم |
| 20 كجم/م³ | 5 كجم |
| 22 كجم/م³ | 5.5 كجم |
| 25 كجم/م³ | 6.25 كجم |
| 30 كجم/م³ | 7.5 كجم |
هذه أوزان نظرية محسوبة من الكثافة والأبعاد، ولا تعني أن جميع الكثافات الواردة متاحة من مصنع البركة. نطاق الإنتاج التجاري الحالي 14–18 كجم/م³.
تسمح المعادلة بمراجعة الكتلة مقابل الأبعاد والكثافة المتفق عليها. وأي فرق ملحوظ يُراجع مع تفاوتات القياس والتوريد؛ فلا يُفسّر من الوزن الإجمالي وحده بأنه نقص في كثافة الفوم.
وللمقارنة الدقيقة عند الاستلام، يُستخدم الوزن الصافي للفوم بعد استبعاد أي تغليف أو قلب رول، مع الاعتماد على السماكة والأبعاد الفعلية لا الاسمية.
اختيار الكثافة حسب الاستخدام
| حالة الاستخدام | ما الذي تنظر إليه أولًا؟ |
|---|---|
| تغليف خفيف | الوزن والسماكة وامتصاص الصدمات |
| تغليف ثقيل | مقاومة الضغط والسماكة وتصميم الحماية |
| تحت سجاد المسجد | السماكة والراحة والكثافة ونوع السجاد |
| داخل المرتبة | موضع طبقة EPE والوظيفة والسماكة |
| العزل | السماكة والتوصيل الحراري وطريقة التركيب |
| تطبيق صناعي | الضغط الفعلي ومساحة الحمل والسماكة والكثافة |
هذا جدول قرار عملي، وليس تصنيفًا معياريًا رسميًا.
كثافة فوم فرش المساجد
السماكة والكثافة تُقرآن معًا. السماكة تحدد مقدار الطبقة الفاصلة بين السجاد والأرضية، والكثافة والبنية الخلوية تحددان استجابة هذه الطبقة للضغط، ونوع السجاد نفسه يغيّر الإحساس النهائي.
ننتج للمساجد داخل نطاق 14–18 كجم/م³، واختيار أعلى كثافة متاحة ليس قرارًا تلقائيًا صحيحًا. للاختيار العملي للسمك راجع دليل اختيار سماكة الفوم تحت سجاد المسجد من 10 إلى 40 مم، وللمواصفات التجارية صفحة رولات فوم فرش المساجد المتاحة من المصنع.
كثافة فوم المراتب
داخل المرتبة، موضع طبقة EPE يحدد وظيفتها. طبقة العزل فوق السوست تؤدي دورًا مختلفًا عن شرائح الجوانب أو القاعدة، ولذلك قد تختلف السماكة والكثافة المطلوبة من موضع لآخر داخل المرتبة الواحدة.
ونقطة تتكرر في السوق: لا تُقارن كثافة فوم PE مباشرة بكثافة فوم PU وكأن الرقم نفسه يعني الصلابة نفسها، فهما مادتان ببنيتين خلويتين مختلفتين. للتفاصيل راجع مواصفات فوم EPE المستخدم في صناعة المراتب ومواضع فوم البولي إيثيلين داخل المرتبة في براءات الاختراع الأمريكية.
هل تحتاج تحديد الكثافة والسماكة المناسبة لمنتجك؟
مصنع البركة ينتج فوم EPE بكثافات 14–18 كجم/م³ في صورة رولات وألواح وشرائح.
لتجهيز طلبك، أرسل الاستخدام والسماكة والأبعاد والكمية على واتساب المصنع: تواصل على واتساب 01033004422، أو راجع صفحة منتجات فوم البولي إيثيلين. تحديد هذه المعلومات يساعد على مناقشة المواصفة المتاحة والسعر قبل التوريد.
الأسئلة الشائعة عن كثافة فوم EPE
هل كثافة 30 أفضل من 14؟
ليست أفضل بصورة مطلقة. كثافة 30 تعني مادة أكثر في الحجم نفسه، لكن الأداء النهائي يتحدد بالسماكة ومساحة التحميل والبنية الخلوية والاستخدام. فوم 14 قد يكون الاختيار الصحيح تمامًا في تطبيق، وغير مناسب في تطبيق آخر.
ما الفرق بين كثافة 14 و18؟
عند نفس الحجم، يحتوي فوم 18 كتلة مادة أكبر بحوالي 29% من فوم 14. لكن هذا لا يعني أن كل خاصية ميكانيكية ستتحسن بالنسبة نفسها، لأن توزيع المادة على جدران الخلايا يختلف.
هل كثافة الفوم هي الصلابة؟
لا. الكثافة كتلة لكل وحدة حجم، وإجهاد الضغط يعبّر عن القوة المطبقة على وحدة المساحة للوصول إلى نسبة انضغاط محددة. البنية الخلوية والتركيبة وشروط الاختبار تؤثر أيضًا في النتيجة.
هل زيادة الكثافة تقلل الهبوط؟
قد تؤثر في مقاومة الانضغاط، لكن لا يمكن اشتقاق نسبة الهبوط من الكثافة وحدها. تقييم الهبوط يحتاج معرفة السماكة ومستوى الضغط ومساحة الحمل ومدته وعدد مرات التحميل وفترة الاسترجاع.
هل فومان بنفس الكثافة من مصنعين مختلفين متساويان؟
ليس بالضرورة. تغيّر حجم الخلايا وانتظامها والتركيب يمكن أن يغيّر الخواص الميكانيكية حتى عند كثافات متقاربة، كما أظهرت الدراسات على الفوم غير المتشابك المنتج بالبثق.
كيف أعرف كثافة الفوم؟
تُحسب بقسمة الكتلة الصافية على الحجم الفعلي: الطول × العرض × السماكة، بوحدات متسقة. تجنّب ضغط العينة أثناء قياس السمك، واستبعد التغليف وقلب الرول عند استخدام وزن الرول. وهذه مراجعة حسابية للمقاس والوزن وليست تقرير اختبار كثافة معياريًا.
ما أفضل كثافة للمساجد؟
لا يوجد رقم واحد يناسب كل مسجد. النطاق الذي ننتجه للمساجد هو 14–18 كجم/م³، والاختيار داخله يعتمد على السماكة ونوع السجاد، وعدد المصلين، ومعدل الاستخدام اليومي.
ما أفضل كثافة للمراتب؟
تعتمد على موضع طبقة EPE داخل المرتبة والوظيفة المطلوبة منها، ولذلك قد تستخدم المرتبة الواحدة أكثر من مواصفة في مواضع مختلفة.
الخلاصة
عند الحجم نفسه، وزن فوم كثافة 30 كجم/م³ يساوي نحو 2.14 مرة وزن فوم كثافة 14. أما الاختيار العملي فيحتاج أيضًا السماكة وشروط الحمل وبنية الخلايا. ابدأ بالمواصفة المطلوبة للتطبيق، وقارن البيانات التي قِيست بالطريقة نفسها، مع إبقاء نتائج الأبحاث منفصلة عن بيانات المنتج المعروض للبيع.
المراجع
- Ter-Zakaryan et al., Foam Polymers in Multifunctional Insulating Coatings, Polymers 2021, 13(21), 3698 — doi.org/10.3390/polym13213698
- Xing, Sun & Chen, Analysis of the Dynamic Cushioning Property of Expanded Polyethylene Based on the Stress–Energy Method, Polymers 2023, 15(17), 3603 — doi.org/10.3390/polym15173603
- Zandi, F.; Rezaei, M.; Kasiri, A. (2011). Effect of Nanoclay on the Physical-Mechanical and Thermal Properties and Microstructure of Extruded Noncross-Linked LDPE Nanocomposite Foams. Key Engineering Materials, 471–472, 751–756 — DOI: 10.4028/KEM.471-472.751
- Navarro-Javierre, P.; Garcia-Romeu-Martinez, M.-A.; Cloquell-Ballester, V.-A.; de-la-Cruz-Navarro, E. (2012). Evaluation of Two Simplified Methods for Determining Cushion Curves of Closed Cell Foams. Packaging Technology and Science, 25(4), 217–231 — doi.org/10.1002/pts.969
عن الكاتب
أحمد حسن — مؤسس ومدير مصنع البركة لفوم البولي إيثيلين EPE في بلبيس، الشرقية. يشرف على تشغيل خط JC-250 وإنتاج رولات وألواح وشرائح EPE في نطاق كثافات 14–18 كجم/م³.
